Stredový motor TQ HPR50

Stredový motor TQ HPR50

Systém elektrobicykla TQ-HPR50 má jeden cieľ: posunúť váš zážitok z jazdy na vyššiu úroveň.

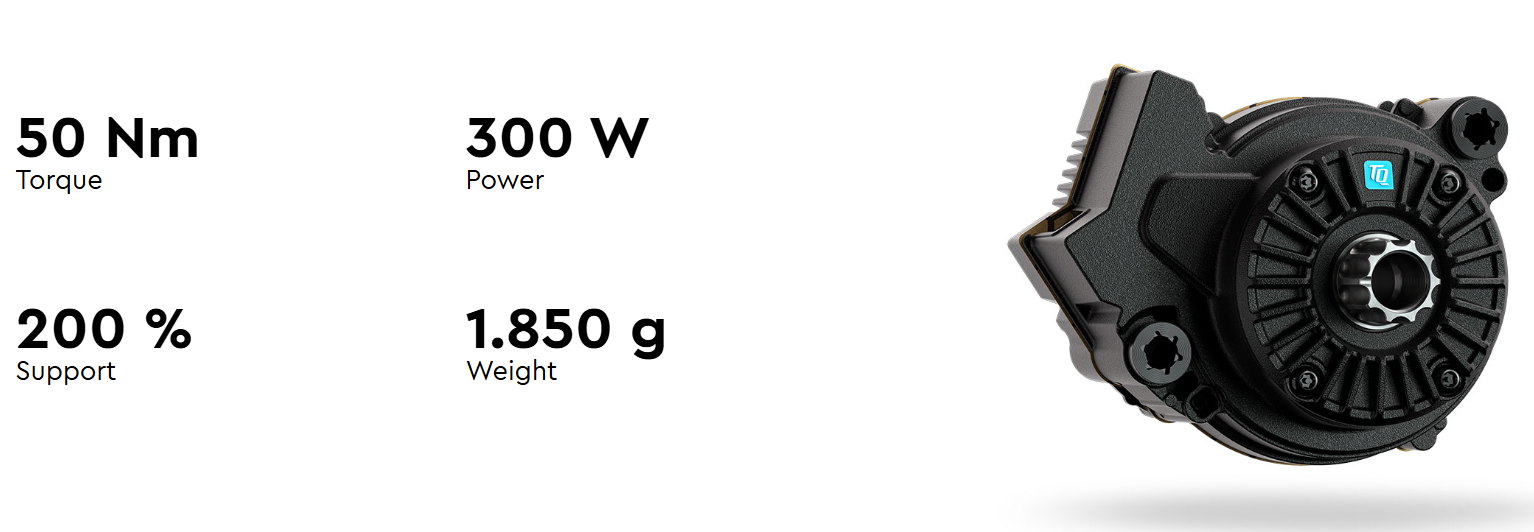

Ľahký pohon HPR50 váži 1 850 g a je vybavený patentovanou technológiou Harmonic Pin-Ring. Spolu s batériou s kapacitou 360 Wh, plne integrovaným 2-palcovým displejom a minimalistickou diaľkovou jednotkou je to najľahší systém pre elektrické bicykle vo svojej triede s celkovou hmotnosťou 3 900 g. Celý systém je navrhnutý tak, aby maximalizoval váš zážitok z jazdy na bicykli bez toho, aby vás rušil.



TQ HPR50 je navrhnutý tak, aby poskytoval čo najprirodzenejšiu pomoc a neovplyvňoval zážitok z jazdy. Vďaka svojej kompaktnej hmotnosti je ideálny pre ľahké e-MTB bicykle, gravelové alebo mestské modely, kde nechcete veľký motor, ale stále chcete elektrickú pomoc.



MAXIMÁLNA PRESNOSŤ. MINIMÁLNA ZLOŽITOSŤ. TECHNOLÓGIA HARMONICKÝCH PIN-RINGOV

Harmonický pin-ringový prevod (TQ-HPR) je založený na úplne novej, mimoriadne jednoduchej, ale technicky sofistikovanej konštrukcii.

AKO FUNGUJE ELEKTROMOTOR

Pri šliapaní sa sila prenáša na spodnú konzolu. Senzory zaznamenávajú krútiaci moment a kadenciu. Riadiaca jednotka spracováva tieto signály a podľa nich reguluje výkon motora. Prevodovka prenáša asistenciu motora na prevodník v synchronizácii s pohybom pedálov.

Na dosiahnutie vysokého výkonu z nízkeho výkonu sú potrebné vysoké prevodové pomery.

Klasické hnacie systémy to dosahujú pomocou mnohých ozubených kolies, z ktorých je v danom okamihu zapojených len niekoľko zubov.

To vedie k zložitému konštrukčnému riešeniu, v ktorom musí niekoľko prevodoviek pracovať paralelne, aby sa dosiahol požadovaný prevodový pomer. Množstvo jednotlivých komponentov zaberá veľa miesta a často tvorí až 50 % celkovej veľkosti pohonu.

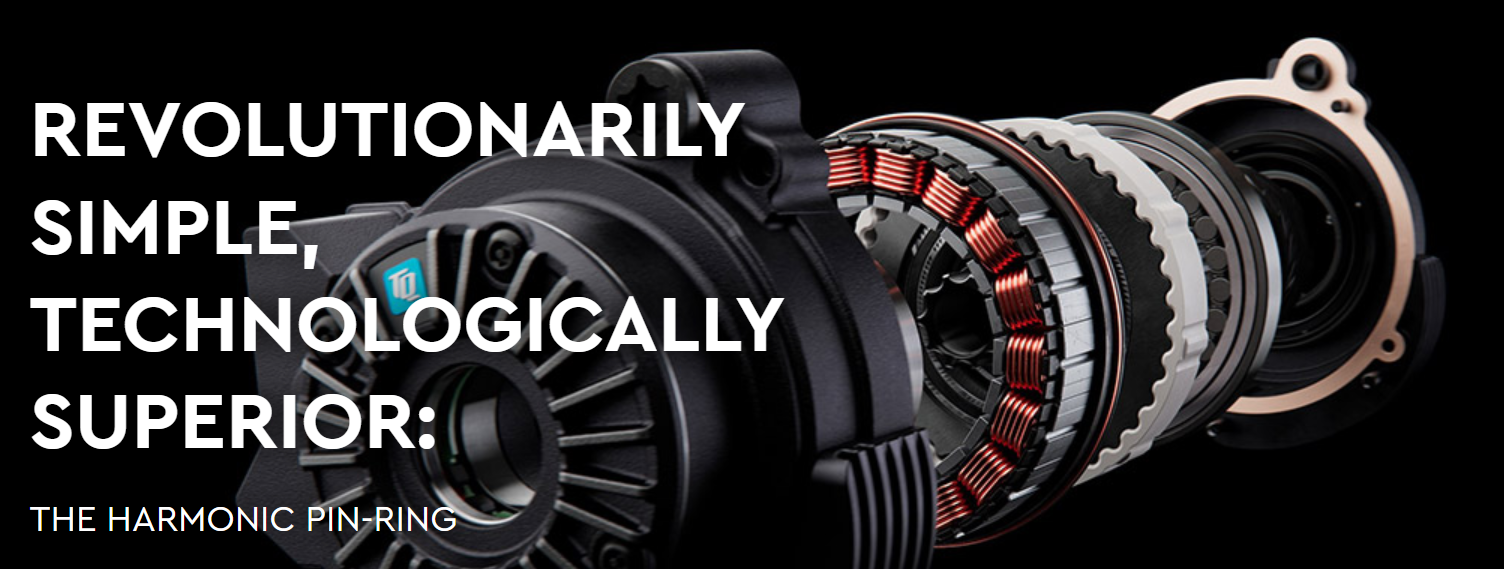

REVOLÚCNE JEDNODUCHÉ, TECHNOLOGICKY VÝNIMOČNÉ: HARMONICKÝ POHON S PINOVÝM KRÚŽKOM

Harmonická prevodovka s kolíkovým prstencom (TQ-HPR) od spoločnosti TQ je oveľa jednoduchšie a bezprecedentné riešenie. Jej jadrom je dvojitý ozubený prstenec, v ktorom sa súčasne zapájajú viaceré zuby. Tvar zubov je zvolený tak, aby presne zapadal a dosahoval maximálny povrchový tlak.

To znamená, že vysoký výkon môže byť prenášaný len na niekoľko častí. Žiadna strata výkonu, oveľa menší inštalačný priestor, oveľa menej častí.
Vďaka priamemu prenosu výkonu z prevodovky môže motor pracovať pri oveľa nižších otáčkach. To vedie k zníženiu hluku a menšiemu opotrebeniu.

Priamy a bezstratový prenos výkonu tiež zabezpečuje, že reakcia motora môže byť riadená oveľa citlivejšie. V kombinácii so senzormi a elektronikou môže byť asistencia motora presne, plynule a bez oneskorenia prispôsobená štýlu jazdy, čo vedie k prirodzenému a harmonickému zážitku z jazdy.

Princíp je jednoduchý – realizácia je technologicky veľmi náročná.
Iba s vynikajúcimi znalosťami v oblasti elektroniky, mechaniky a softvéru je možné vyrobiť produkt s takouto presnosťou.

TQ to dokáže. S desaťročiami skúseností v leteckom priemysle, robotike a medicínskej technike sme jedným z popredných svetových špecialistov v oblasti presnej techniky.

TQ. TECHNOLÓGIA V KVALITE

S viac ako 30-ročnými skúsenosťami v oblasti vývoja najmodernejších technológií je spoločnosť TQ synonymom pre inovatívne riešenia „Made in Germany“. Ako špecialista na presné technológie ponúka TQ produkty na mieru pre popredné svetové spoločnosti – od leteckého priemyslu a robotiky až po medicínsku techniku a mnoho ďalších high-tech odvetví.
